Зошто енергетски мрежи со 4-јадрени оклопни алуминиумски кабли

Резиме: Во проширувањата на индустриските комунални услуги, мрежите за собирање соларни постројки и дистрибутивната мрежа за комерцијални згради, балансирањето на издржливоста на директно закопување со тесните буџети за набавки е клучен инженерски приоритет. 4-јадрени оклопни алуминиумски кабли за напојување (серија YJLV22 / 0,6/1kV) служат како решение за пренос со висока доверливост за секундарни мрежи со низок напон. Оваа техничка статија го анализира повеќеслојниот дизајн, механиката на оклопот со двојна челична лента и придобивките од трошоците што ги прават алуминиумските кабли за напојување со 4 јадра најдобар избор за меѓународни тендери за инфраструктура.

Содржина

Вовед

Структурна архитектура на 4-јадрени оклопни алуминиумски кабли

Двојна челична лента оклоп: чувајќи директно-погребување комунални работи

Дизајн со 4 јадра: Рационализирање на трифазна нисконапонска моќност

Предности на трошоците на заглавените алуминиумски проводници

Примарни сценарија за примена во регионални електрични мрежи

Фабричко-директно приспособување и безбедност на извори

Вовед

Подземните нисконапонски водови за дистрибуција на електрична енергија се предмет на тежок физички напор. Подземните ровови ги изложуваат неоклопните кабли на движење на почвата, сили на набивање, остри рабови на карпите и потенцијален упад на глодари. Дополнително, специфицирањето на бакарните спроводници низ долгите распони на дистрибуција значително ги зголемува трошоците за суровините и товарните трошоци.

За да се решат овие пречки во инсталацијата, Taitong Cable произведува врвни 0,6/1kV 4-жилни челични оклопни алуминиумски кабли за напојување. Со спарување на заглавени алуминиумски проводници со висока спроводливост со робустен оклоп со двојна челична лента, нашите кабли обезбедуваат сигурна механичка сила и континуирана испорака на енергија за глобалните изведувачи на комунални услуги.

Структурна архитектура на 4-јадрени оклопни алуминиумски кабли

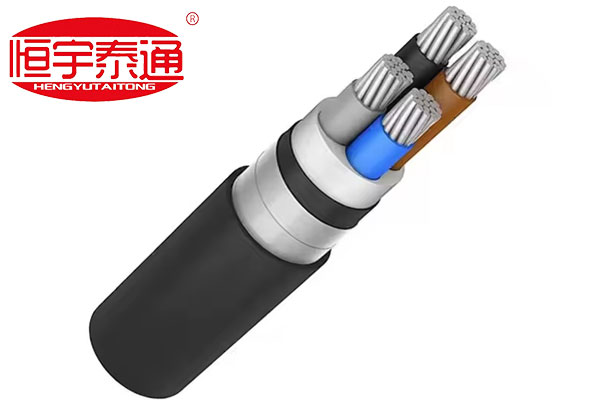

Детален поглед на пресекот на оклопниот алуминиумски кабел за напојување со 4 јадра го илустрира неговиот слоевит инженеринг изграден за тешки подземни услови:

Набиени алуминиумски проводници: Формирани од електрични алуминиумски жици со висока чистота, цврсто заглавени до помал дијаметар на кабелот, притоа обезбедувајќи оптимална електрична спроводливост.

XLPE/PVC изолација во боја:Фазна изолација со кодирана боја (на пр., кафеава, сина, црна, сива) што овозможува прецизна идентификација на фазата и поедноставено поврзување на терминалот за време на инсталацијата на локацијата.

Екструдирана внатрешна постелнина:Мазна внатрешна заштитна перница обвиткана над склопениот сноп на јадрото за да се спречи оштетување од триење на оклопот.

Оклоп со двојна челична лента (DSTA):Спиралните челични оклопи се преклопуваат безбедно околу внатрешната постелнина, апсорбирајќи тешки надворешни влијанија и радијален притисок.

Водоотпорна надворешна обвивка:Тешка, ултравиолетова стабилизирана надворешна обвивка од PVC или PE отпорна на влага во почвата, киселинска корозија и абразија на површината.

Двојна челична лента оклоп: чувајќи директно-погребување комунални работи

Зошто проектните консултанти и изведувачите на EPC специфицираат оклоп со двојна челична лента (DSTA) за подземни кабелски инсталации?

1. Компатибилност со директно погребување:Оклопните кабли ја елиминираат потребата од скапи надворешни ПВЦ или бетонски цевки, овозможувајќи директна инсталација во отворени земјени ровови и намалувајќи ги вкупните трошоци за градба.

2. Екстремна отпорност на кршење и удари:Населувањето на подземјето и тешките возила што минуваат над главата применуваат континуирана вертикална сила. Двојните обвивки од челична лента ги штитат внатрешните проводници од деформација и физичка пункција.

3. Подземна одбрана од штетници:Глодарите и штетниците често џвакаат преку меки надворешни полимери. Слојот од челичната лента создава непробојна физичка бариера која го продолжува работниот век на линијата над 30 години.

Дизајн со 4 јадра: Рационализирање на трифазна нисконапонска моќност

Конфигурацијата со 4 јадра е специјално дизајнирана за трифазни четирижилни дистрибутивни мрежи (3 Ph+N):

Балансирана распределба на фази:Сместува трифазни проводници заедно со неутрален проводник со целосна големина во еден кабелски пакет.

Поедноставен распоред:Ја намалува работната сила при поставување на кабли и барањата за простор на фиоката за кабли во споредба со водење на повеќе едножилни кабли.

Предности на трошоците на заглавените алуминиумски проводници

Цените на суровините значително влијаат на одржливоста на инфраструктурата. Користењето на заглавени алуминиумски проводници наместо бакар дава јасни економски придобивки:

Значителни капитални заштеди:Алуминиумот испорачува одличен капацитет за пренос на енергија со мал дел од материјалните трошоци на бакар, овозможувајќи им на изведувачите да ги прошират буџетите на проектот на подолги растојанија на дистрибуција.

Намалена тежина за транспорт и ракување:Лесната особина на алуминиумот го поедноставува влечењето на фиоката за кабли, ги намалува работните часови за инсталација и го оптимизира товарењето на контејнерите за превоз во странство.

Примарни сценарија за примена во регионални електрични мрежи

Благодарение на нивната структурна издржливост и високата економичност, 4-јадрените оклопни алуминиумски линии на Taitong Cable се широко претставени на глобалните тендери:

Мрежи за колекција на соларни и ветерни фарми:Транспортирање на нисконапонска наизменична струја од трансформатори до главните дистрибутивни центри низ големите соларни полиња.

Индустриски и трговски комплекси:Рутирање на подземни главни фидери кои ги поврзуваат главните комунални трансформатори со фабрички дистрибутивни панели.

Тендери за проширување на приградската мрежа:Замена на кревките надземни водови со закопани оклопни мрежи за да се спречат прекини на електрична енергија поврзани со временските услови во растечките станбени зони.

Фабричко-директно приспособување и безбедност на извори

Тендерите за комунални услуги оставаат нула простор за празнини во изолацијата, варијанса на проводниците или празнини во оклопот. Глобалните договори за набавки бараат строго придржување до признатите параметри, вклучувајќи ги IEC 60502-1 и BS 5467.

НаТајтонг кабел, го поддржуваме извршувањето на вашиот проект преку 100% фабрички прилагоден модел на производство. Ние не туркаме однапред изработени, застарени артикли за дозвола за складирање. Наместо тоа, ние ја произведуваме секоја серија на 4-јадрени оклопни алуминиумски кабли за директно усогласување со прецизната сума на вашиот проект (BOQ) - калибрирање на пресеците на проводниците (16 mm2 до 500 mm2), дебелина на изолацијата, параметри на оклопот и материјали за надворешна обвивка за да ги задоволат локалните национални стандарди за решетка.

Контактирајте го нашиот оддел за инженерство на електрични кабли денес за да побаратепотврдени извештаи за тестирање на типот, прилагодени димензионални цртежи или експресна, директна цена од фабриката за вашиот претстоен тендер за напојување!
