Зошто заштитените контролни кабли го спречуваат шумот на EMI

Резиме:Во автоматизираните производствени погони, станиците за производство на електрична енергија и комплексните капацитети за обработка, контролните линии се движат покрај тешките далноводи, создавајќи интензивни електромагнетни полиња.Заштитени контролни кабли против пречкислужат како сигурен нервен систем на овие операции. Оваа статија ја разложува архитектурата на повеќеслојни материјали, механиката за потиснување на електромагнетни пречки (EMI) и придобивките од заштитата што ги прават премиум контролните кабли критични за модерната индустриска автоматизација.

Содржина

Вовед

Структурна анатомија на заштитени контролни кабли против пречки

Зошто плетената заштита е од витално значење против индустрискиот шум

Критични сценарија за примена во автоматизираното инженерство

Фабричко-директна усогласеност и прилагодено нарачка

Вовед

Како што индустриските постројки интегрираат попаметни автоматизирани системи, густината на електронската опрема експоненцијално се зголемува. Оваа средина со висока густина генерира огромни количества на електромагнетни пречки (EMI) и пречки на радиофреквенција (RFI). Без соодветна заштита, нисконапонските контролни сигнали испратени до програмибилни логички контролери (PLC), сензори и актуатори лесно може да се оштетат, што ќе доведе до лажни отчитувања на машината, системски грешки или опасно итно исклучување.

За да обезбедите критични автоматски сигнали,Тајтонг кабелпроизведува тешки заштитени контролни кабли против пречки. Комбинирајќи високо флексибилни проводници со густа метална заштита, овие контролни линии обезбедуваат беспрекорна испорака на сигнал низ силно нарушените индустриски зони ширум светот.

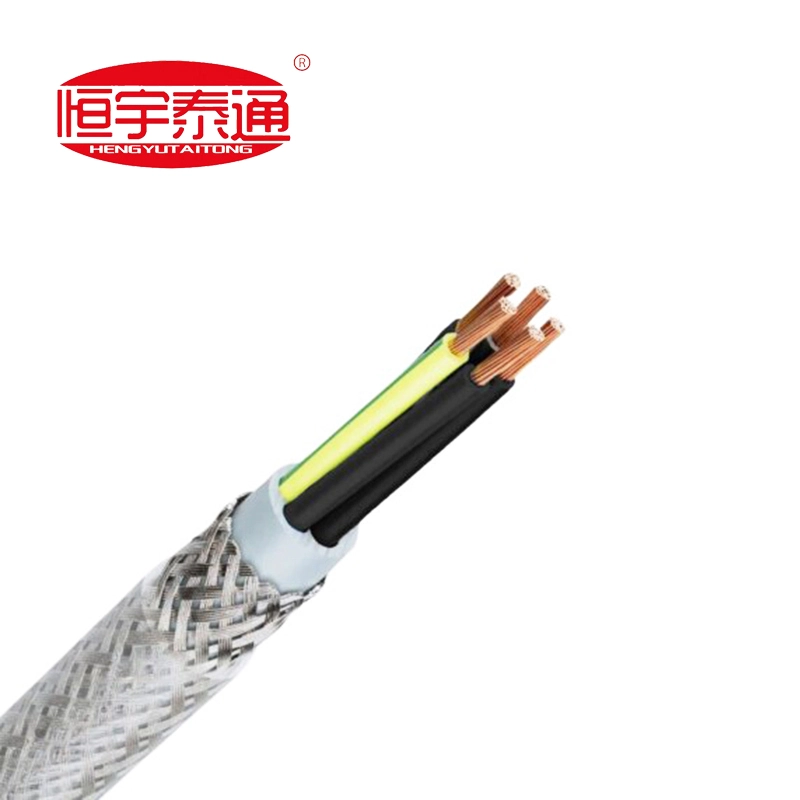

Структурна анатомија на заштитени контролни кабли против пречки

Внатрешната конфигурација на стандардниот контролен кабел е дизајнирана слој по слој за да се оддели надворешниот шум од внатрешните бакарни проводници:

Бакарни проводници со висока чистота: Составен од повеќежилни, ситно заглавени обични бакарни жици, кои обезбедуваат максимална електрична спроводливост и супериорна флексибилност за цврсто насочување во контролните панели.

Изолација со кодирана боја: Премиум PVC или XLPE изолациона смеса со различно шифрирање на бои (вклучувајќи ја стандардната зелена/жолта жица за заземјување) за јасна идентификација на терминалот и безбедност при инсталацијата.

Внатрешна постелнина / слој на обвивка: Мазна полимерна обвивка или екструдиран слој што цврсто ги врзува изопачените јадра заедно и формира заштитно перниче за покривниот штит.

Метален штит со плетенка со висока покриеност: Густа, вкрстено ткаена плетенка од конзервирана бакарна или челична жица која ги обвива внатрешните јадра, делувајќи како непробојна електромагнетна бариера.

Надворешна јакна отпорна на пламен: Цврста ПВЦ обвивка формулирана да се спротивставува на прскање масло, следење на влага, абразија и ширење на пламен во отворени кабли за кабли.

Зошто плетената заштита е од витално значење против индустрискиот шум

Додека незаштитените контролни жици работат добро во основните електрични јамки, автоматизираните индустриски центри наложуваат плетени штитови со висока покриеност поради три клучни причини за изведба:

1.Сеопфатна апсорпција на EMI и RFI: Металната плетенка делува како Фарадеј кафез. Ги пресретнува зрачените електромагнетни бранови од околните големи мотори, трансформатори и високонапонски кабли за напојување, безбедно пренасочувајќи ги залутаните струи кон земјата пред да ги нарушат сигналите од внатрешното јадро.

2.Супериорна флексибилна сила: За разлика од статичните штитови од алуминиумска фолија кои лесно може да се кинат или пукаат при повеќекратно свиткување во динамичните машини, плетената метална плетенка одржува 100% интегритет на структурната заштита дури и при континуирано механичко виткање и извртување.

3. Превенција на вкрстени разговори: Во контролните цевки со повеќе јадра, високофреквентните струи во една жица може да протечат во соседните кола. Прецизното плетење изолира поединечни групи на кабли, обезбедувајќи чисти, независни текови на податоци.

Критични сценарија за примена во автоматизираното инженерство

Благодарение на нивната сигурност против пречки, заштитените контролни кабли се многу специфицирани на тендерите за прецизна инфраструктура:

Автоматски линии за склопување и роботика: Поврзување на централните контролни маси со PLC со автоматизирани роботски краци и транспортери за склопување кои бараат непрекинати командни јамки.

Контролни и релејни панели на трафостаница: Меѓусебно поврзување на мерни инструменти, заштитни релеи и контроли на разводни уреди во високонапонски средини за напојување.

Петрохемиски и преработувачки рафинерии: Пренесување деликатни отчитувања на сензорот за температура, притисок и мерачот на проток преку продолжени кабли за внатрешни и надворешни кабли.

HVAC и управување со згради: Рутирање на безбедни контролни јамки со низок шум преку комерцијални високи згради за управување со автоматизирана вентилација, лифтови и безбедносни архитектури.

Фабричко-директна усогласеност и прилагодено нарачка

Прецизните инструменти овозможуваат нула маргина за нерамнотежа на импедансата или заштитни празнини. Договорите за индустриски набавки наложуваат точна усогласеност со строгите стандарди за квалитет како IEC 60227 или регионалните индустриски норми.

НаТајтонг кабел, ги отфрламе крутите, масовно произведени системи за расчистување на залихи во корист на 100% фабрички директно приспособен модел на производство. Разбираме дека секое поставување на автоматизација бара уникатен број на јадра, специфични аранжмани за заземјување и специјализирани својства на изолација. Секоја серија на контролни кабли по нарачка ја произведуваме директно до специфичните сметки на вашиот проект (BOQ) - калибрирање на големината на јадрото, заштитните коефициенти на покриеност и соединенијата на обвивката за да одговараат на вашата точна електрична средина.

Контактирајте го нашиот тим за инженерство за инструменти денесда побарате проверени технички цртежи, прилагодени распореди на јадрото или да добиете експресна, директна фабричка проценка на цената за вашиот претстоен тендер за проект!
