Нисконапонски повеќежилни STA оклопни бакарни PVC изолирани и обложени кабли за напојување

0,6/1kV нисконапонски повеќејадрени STA оклопни бакарни PVC изолирани и обложени кабли за напојување (CU/PVC/STA/PVC) се во согласност со IEC 60502-1. Изграден со голи бакарен проводник од класа 2 (цврстиот бакарен проводник од класа 1 е опционален за големини помали од 6 mm² по барање), изолација од PVC, оклоп од двојна челична лента (STA) и надворешна обвивка од ПВЦ, кабелот нуди силна отпорност на компресија и надворешни механички удари. Погоден за фиксна инсталација, овој оклопен кабел за напојување STA  може да се постави во директно закопување, кабелски ровови и подземни канали за индустриски капацитети, општински градби, помошна електрична енергија за железнички транзит и дистрибуција на комерцијални згради. Оценетата континуирана работна температура е 70℃, со идентификација на јадрото според правилата за кодирање на бои IEC60445/HD-308-S2.

Taitong Cable, доверлив добавувач на кабли во Кина, кој поседува 5 погони во Кина, испорачува големи нарачки по фабричка цена. Достапни се повеќе основни конфигурации. Ние ги поддржуваме сопствените барања и обезбедуваме техничка помош за локална сертификација, опслужување на купувачите на проекти, изведувачите на EPC, трговците на големо со електрична енергија и дистрибутерите низ целиот свет.

CU/PVC/PVC-постелнина/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(Доколку е потребна усогласеност со HD603S1A3, ве молиме јасно наведете го ова во вашите спецификации.)

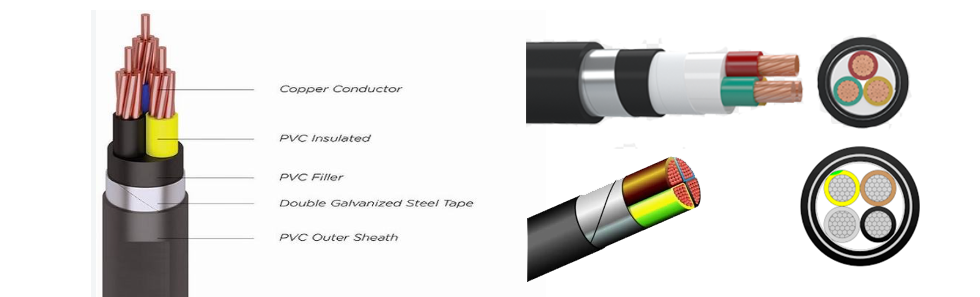

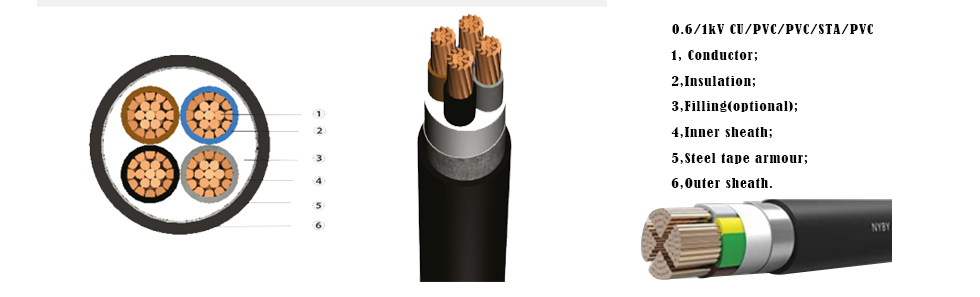

Конструкција (од внатрешна до надворешна)

---

1, проводник: Class2 заглавен обичен бакарен проводник за IEC60228 (цврстиот проводник од класа 1 е исто така достапен како опција.)

2, изолација: PVC-A изолација што е во согласност со IEC-60502-1

3, Поставени изолирани јадра со нехигроскопски полнила (опционално)

4, Постелнина: Екструдирана ПВЦ постелнина

5, Оклоп: Оклоп со двојна галванизирана челична лента (DSTA/STA)

6, Над-обвивка: Екструдирана ПВЦ надворешна обвивка, тип ST2

Примени на нисконапонски повеќејадрени STA оклопни бакарни PVC изолирани и обложени енергетски кабли 0,6/1 kV

---

Овој блиндиран кабел за напојување со 2-5-јадрен нисконапонски бакарен PVc изолиран STA (двојна челична лента) е дизајниран за инсталација со фиксен распоред. Оклопот со двослојна галванизирана челична лента обезбедува извонредна отпорност на кршење, заштита од удари и заштита од глодари. Широко е прифатен за директно закопани подземни положувања, ровови за кабел, подземни канали, тунели и галерии за комунални цевки.

Овој оклопен ПВЦ кабел LV STA обезбедува енергија за машини за индустриски постројки, општинска инфраструктура, подземна електрична мрежа во станбена област, помошни кола за железнички транзит, дистрибуција на електрична енергија во подрумот и пренос на енергија на отворено. (Не е погодно за вградување под големо оптоварување на истегнување).

Боја на изолација на јадрото: Идентификација во согласност со HD 308 S2. Зелено/жолто за заштитен проводник според IEC 60445. (Види слика подолу)

---

Боите за изолација и надворешната обвивка се достапни по сопствена желба

Основни предности на нисконапонскиот бакар ПВЦ изолиран ПВЦ постелнина Двојна челична лента Оклопна ПВЦ обложена напојувачки кабли (600/1000V)

---

1, Механичка заштита: Оклопот од челична лента (STA) спречува оштетување од дробење, удари или глодари.

2, Фиксна стабилност: Дизајнот со повеќе јадра бакар ефикасно се справува со стабилни, континуирани нисконапонски оптоварувања.

3, Отпорност на животната средина: Надворешната ПВЦ обвивка се спротивставува на влага, атмосферски влијанија и блага хемиска изложеност кога се користи на отворено

Технички спецификации на повеќежилни Cu PVC STA PVC кабли за напојување 0,6/1kV LV

---

Прилагодено достапни конструкции за нисконапонски повеќежилни STA-оклопни бакарни ПВЦ изолирани и обложени напојувачки кабли

---

Конструкција со основен слој:

бакарен проводник + PVC-A изолација + постелнина + стабилен оклоп со челична лента + надворешна обвивка

Забелешка: Магнетните полиња во каблите со повеќе јадра се спротивставуваат едно на друго, така што нема да се појави силно загревање со вртложни струи, што го прави стаклениот оклоп со челик лента добро прилагоден за распоред со повеќе јадра.

Опции за надворешна обвивка (со избор)

1, ST2-PVC обвивка (фабрички стандардна опција, за внатрешни локации, кабелски ровови и обични згради)

2, ST7-PE полиетиленска обвивка: дизајнирана за директно закопување во дивина, влажна почва и услови на отворено, со водоотпорни перформанси, отпорни на стареење и отпорни на ниски температури

3, ST8-LSZH обвивка за слаб чад со нула халоген: се применува во преполни проекти на јавна површина како што се тунели, метро и трговски центри

Целосни ознаки на структурата

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Избори за замена на оклоп

1, оклоп со челична лента STA (стандарден, добар во издржување на компресивно оптоварување за подземно закопување)

2, SWA фин челичен оклоп за сценарија кои бараат и отпорност на компресија и отпорност на истегнување

3, Тежок дебел оклоп од челична жица за услови на поставување со висок напон

4, AWA оклоп од алуминиумска жица за лесен и отпорен на корозија барања

Приспособување на типот на проводник

1, Класа-1 цврст бакарен проводник за фиксна инсталација

2, набиен бакарен проводник од класа-2 (општ фабрички стандард)

3, флексибилен бакарен проводник од класа-5 за често свиткана ожичување на опремата

4, опционален алуминиумски проводник

Надградба на изолациски материјал

1, PVC-A изолација (основна верзија, со долготрајна работна температура од 70 ℃)

2, XLPE вкрстено поврзана полиетиленска изолација (оценета работна температура 90℃ и поголем капацитет за носење струја)

Прилагодлива внатрешна постелнина

1, Стандардна постелнина прифаќа ПВЦ материјал;

2, постелнината PE или LSZH е достапна за да одговара на материјалот од надворешната обвивка.

Изборен електромагнетно-заштитен слој

Изборен штит од бакарна лента поставен помеѓу изолацијата и постелнината за да ги блокира индустриските електромагнетни пречки од инвертерите и контролните уреди.

Пример: Cu/PVC-Shield/STA/PE

Распоред на комбинација со повеќе јадра

Конфигурации со 2 јадра, 3 јадра, 4 јадра, 5 јадра, 3+1 јадра, 3+2 јадра, 4+1 јадра

Специјална модифицирана функционална надворешна обвивка

Нарачана обвивка за перформанси отпорни на пламен, огноотпорни, UV-отпорни, отпорни на масло, антитермитни, ладно отпорни и антикорозивни перформанси

Причини за нарачка на кабли на големо од Taitong Cable?

---

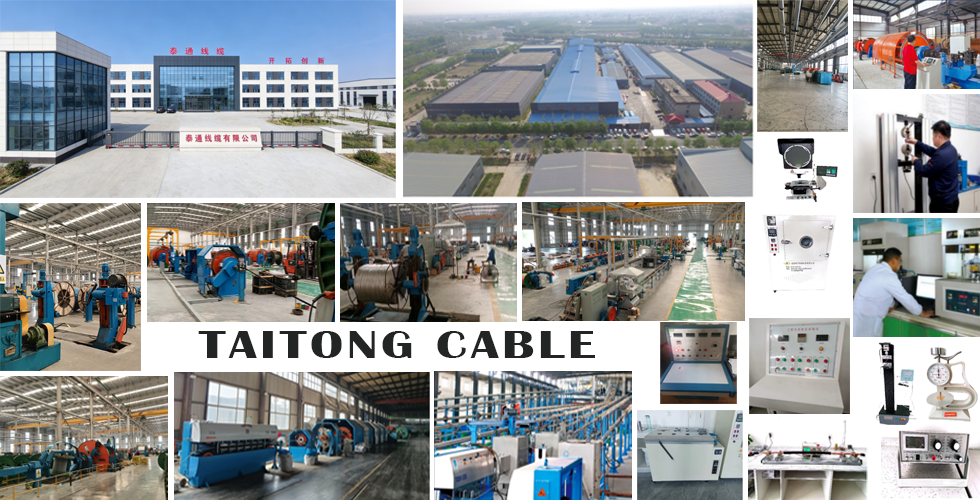

Како голем кинески производител на жици и кабли, Taitong Cable испорачува кабли за добро познати големи проекти и изградени долгорочни доверливи кооперативни партнерства од 2002 година. Имаме акумулирано богато искуство во меѓународната трговија ориентирана кон странство и услугите за набавки на големо. Поддржани од пет независни производствени погони и повеќе од 30 филијали низ регионите, ние обезбедуваме производи од врвна класа за кабел и внимателни едношалтерски услуги за глобалните купувачи.

Нашата фабрика има добиено целосно поставени авторитативни квалификации, вклучувајќи ISO-9001 управување со квалитет, ISO-14001 управување со животната средина, ISO-45001 сертификати за заштита при работа, CE усогласеност и одобренија за тестирање на тип од трета страна. Сите наши кабли строго се во согласност со меѓународните спецификации на IEC, HD, VDE и другите регионални стандарди.

Поддржани со робустен производствен капацитет, гарантираме брза подготовка на залихите за светски енергетски - инженерски проекти, изградба на фабрики, развој на станбена зона, општинско-граѓанска инфраструктура и големи магацински објекти. Нашите кабли од целосна серија оценети под 35-kV ги задоволуваат барањата на меѓународните стандарди. Нисконапонските повеќејадрени STA оклопни бакарни кабли за напојување со ПВЦ изолација и обвивка, вклучувајќи ја и серијата NYBY, се рангирани меѓу нашите водечки производи за набавка на големо. Со искусни тимови за продажба и солидна индустриска сила, ние сме ваш доверлив долгорочен добавувач за големи набавки на кабли.
