Зошто енергетските кабли од 1kV LV се неопходни за мрежите

Резиме: Во секундарните мрежи за дистрибуција на електрична енергија, комерцијалните комплекси и локализираните индустриски зони, нисконапонските линии ја формираат последната, најкритична врска до крајните корисници.Нисконапонски дистрибутивни кабли за напојување со напон од 1kV и подолу служат како примарни канали за овие мрежи. Оваа статија ја разложува внатрешната повеќејадрена механика, материјалните предности и безбедносните архитектури на стандардните оклопни алуминиумски кабли од 0,6/1kV, помагајќи им на проект менаџерите да ја максимизираат ефикасноста на нивната електрична мрежа.

Содржина

Вовед

Структурно инженерство на 0,6/1kV 5-јадрени енергетски кабли

Стратегиска корист од трошоците на алуминиумот во нисконапонската дистрибуција

Потребата од 5-јадрени системи во современите тендери за напојување

Фабричко-директна усогласеност и извори на проекти

Вовед

Преминот од среднонапонски трафостаници кон локализирани потрошувачки мрежи бара неверојатно стабилни секундарни дистрибутивни кабли. Работејќи на 1kV и подолу, овие кола мора постојано да управуваат со флуктуирачките профили на оптоварување, еднофазните нерамнотежи и надворешните физички нарушувања на заземјувањето. За да се справат со овие барања без да ги надувуваат буџетите на општинските згради, електричните консултанти многу се потпираат на блиндирани алуминиумски кабли.

Дизајниран токму за долгорочна стабилност,Тајтонг кабел произведува премиум-одделение 0,6/1kV нисконапонски дистрибутивни кабли за електрична енергија. Користејќи специјализирани технологии за набивање и извртување со повеќе јадра, нашите линии нудат идеален спој на механичка еластичност и електрична сигурност за глобалниот развој на комуналните услуги.

Структурно инженерство на 0,6/1kV 5-јадрени енергетски кабли

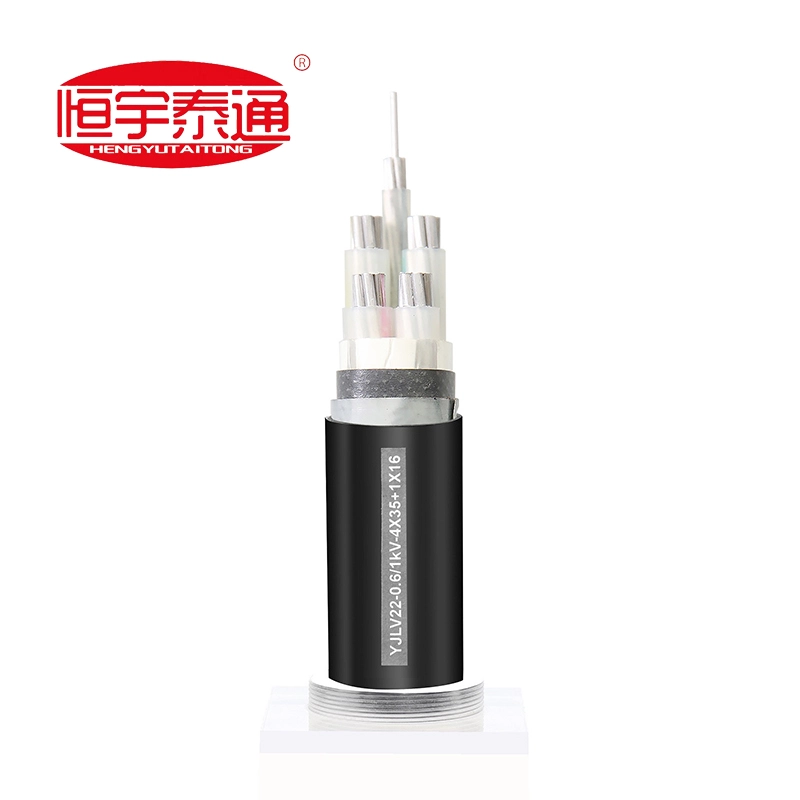

Гледајќи ги стандардните конфигурации како YJLV22-0,6/1kV, пресекот на кабелот открива напреден повеќеслоен заштитен систем изграден за директно закопување или инсталација на канал:

Набиен алуминиумски проводници:Обликуван и заглавен од алуминиум со висока чистота за да се максимизираат електричните пресеци додека се елиминираат воздушните празнини во јадрото.

Вкрстено поврзан полиетилен (XLPE) изолација:Обезбедува висока диелектрична изолација и им овозможува на проводниците на јадрото да работат безбедно на постојани температури до 90°C.

Внатрешна постелнина и полнила:Нехигроскопски полипропиленски материјали кои ја одржуваат структурата со повеќе јадра совршено заоблена и структурно избалансирана.

Оклоп со двојна челична лента (DSTA):Метални ленти кои се преклопуваат цврсто завиткани под надворешната обвивка, обезбедувајќи тешка отпорност од подземни товари на дробење и удари од лопата за ископување.

Тешка надворешна јакна од ПВЦ:Обезбедува напреден слој за следење на животната средина кој се спротивставува на киселините во почвата, навлегувањето на влагата и абразивното абење.

Стратегиска корист од трошоците на алуминиумот во нисконапонската дистрибуција

За екстензивни регионални секундарни мрежи, користењето бакарни јадра може да предизвика вртоглаво зголемување на буџетите за набавки. Современите нисконапонски системи избираат набиени алуминиумски проводници од две одлучувачки причини:

1. Драматични буџетски заштеди:Набавката на јадрото на алуминиум инхерентно ги намалува трошоците за материјали до 40% во споредба со алтернативите за многу испарливи бакар, дозволувајќи им на изведувачите да ги прошират стапките на мрежата во строги финансиски ограничувања.

2.Поедноставено ракување на локацијата:Лесната природа на алуминиумските јадра ги прави овие кабли со повеќе јадра полесно да се влечат низ намотани подземни цевки или да се постават во длабоки ровови, минимизирајќи го заморот на екипажот и часовите на инсталација.

Потребата од 5-јадрени системи во современите тендери за напојување

Меѓународните регулативи за градење и спецификациите на електричната мрежа честопати наложуваатКабелски архитектури со 5 јадра(на пр., 3 фази + 1 неутрално јадро + 1 посветено јадро за заземјување) над постари дизајни со 4 јадра:

Супериорно хармонично ракување:Современите комерцијални зони се преполни со нелинеарни оптоварувања кои ги туркаат високите хармонични струи назад низ неутралната линија. Нашите посветени конфигурации на неутрално јадро спречуваат термички преоптоварувања.

Беспрекорно заземјување со дефекти:Интегрираното, посебно јадро за заземјување (PE) обезбедува непосреден пат до земјата со ниска импеданса. Ова осигурува дека прекинувачите веднаш се исклучуваат за време на дефект, заштитувајќи ја опремата и персоналот низводно од опасни напони на допир.

Фабричко-директна усогласеност и извори на проекти

Проектите за проширување на секундарната електрична мрежа оставаат нула маргина за грешки во инсталацијата или производствени недостатоци. Нисконапонските инфраструктури бараат точно техничко усогласување соIEC 60502-1меѓународни стандардни протоколи.

НаТајтонг кабел, спроведуваме строг 100% фабрички директен прилагоден производствен модел. Не ги расчистуваме старите, генерички складишни залихи. Наместо тоа, секоја серија нисконапонски дистрибутивни кабли е прилагодена екструдирана за да одговара на вашите точни сметки за количини (BOQ), обезбедувајќи специфицирани чекори на пресек (на пр., 4✖35 + 1✖16mm2), специјализирани бои за следење на обвивката и прецизна усогласеност со локалните електрични или локални правила.

Контактирајте го нашиот нисконапонски инженерски оддел денесза да обезбедите овластени каталози за тестирање на тип, нацрти за дизајн на попречен пресек или да добиете експресна фабричка ценовна матрица подготвена за договор за вашиот претстоен тендер за проект!
